1方攪拌站成套方案｜科尼樂CMP1000立軸行星攪拌機在PCCP與水泥電桿生產中的應用
攪拌機 更新時間： 2026-05-19 17:47:55點擊次數(shù)：592次
對于追求PCCP長壽命、水泥電桿高承載的制品企業(yè)，科尼樂CMP1000立軸行星混凝土攪拌機為核心的1方攪拌站成套方案不僅解決了傳統(tǒng)設備勻質性差、死角多、易磨損的痛點，更通過全鏈協(xié)同將質量控制前移至攪拌環(huán)節(jié)。
某華北地區(qū)大型水泥制品企業(yè)（以下簡稱“客戶”）長期面臨兩大痛點：一是攪拌主機對干硬性混凝土包裹能力不足，PCCP管芯內壁偶現(xiàn)蜂窩麻面；二是電桿生產不同批次間坍落度差異達20mm以上，導致離心成型后壁厚不均。企業(yè)決定引入一套標準化、高勻質性的1方攪拌站成套方案，經多方比選，終鎖定科尼樂CMP1000立軸行星攪拌機為核心的全線設備。
科尼樂為客戶量身打造的1方攪拌站包含以下單元：
自動配料系統(tǒng)：多倉獨立計量，精確實時補償，確保砂、石、水泥、摻合料配比誤差≤±1%。針對PCCP需要的鋼纖維和外加劑，增設微量秤，實現(xiàn)0.1kg級精度。
皮帶輸送機：采用防塵裙邊擋板，將骨料平穩(wěn)、無離析地送入攪拌主機，全程封閉除塵。

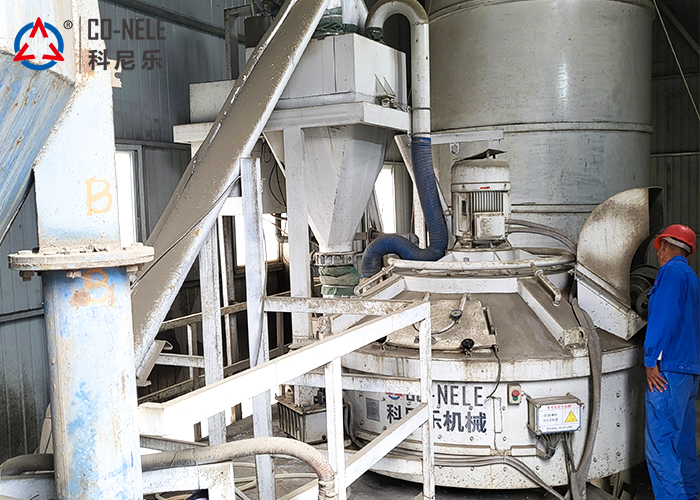

核心主機——科尼樂CMP1000立軸行星攪拌機：出料容量1000L，專為干硬性、半干硬性及纖維混凝土優(yōu)化。
CMP1000 PCCP與水泥電桿攪拌機核心技術創(chuàng)新
公轉+自轉行星軌跡：攪拌臂圍繞中心軸公轉，同時葉片自轉，物料在筒內形成三維對流、剪切、擴散運動，360°無死角。實測顯示，C60混凝土中粉煤灰與水泥的離散系數(shù)低于3%，而傳統(tǒng)雙臥軸攪拌機通常為5%~8%。
高剪切能量區(qū)：獨創(chuàng)的刮板+高速葉片組合，將外加劑迅速分散至納米級液滴，漿體均勻包裹骨料表面，有效降低孔隙率。客戶PCCP試塊28d抗?jié)B等級達P12以上，超出國標P10要求。
耐磨與低水灰比適應性：襯板及葉片采用高鉻合金，壽命≥5萬罐次。針對電桿生產水灰比0.28~0.32的極干硬性混凝土，CMP1000仍能實現(xiàn)45秒內均勻出料，無抱軸現(xiàn)象。
應用成效：質量穩(wěn)定性與生產效率雙提升
PCCP生產環(huán)節(jié)
管芯混凝土抗壓強度標準差由引入前的4.2MPa降至1.8MPa，強度保證率提升至98%以上。
管體抗?jié)B檢驗：首批次200根PCCP（DN1600）全部通過0.2MPa恒壓4h無滲漏，較原設備合格率提高12個百分點。
鋼纖維分散均勻：纖維結團率近乎為零，管壁微觀裂縫減少65%。
水泥電桿生產
電桿脫模后外觀：表面光潔無砂線，壁厚偏差≤2mm（國標允許±5mm）。
C70混凝土電桿：離心成型后實測抗彎荷載超出設計值18%，破壞檢驗時裂縫寬度均小于0.2mm。
批次間坍落度波動從±25mm收窄至±10mm以內，操作員無需頻繁調整離心轉速。
整線協(xié)同價值總結
配料精準→ 避免因計量漂移導致的強度離散，每一盤料“同配方、同性態(tài)”。
輸送平穩(wěn)→ 皮帶機勻速給料與主機啟停聯(lián)動，減少落料落差引起的離析。
高效攪拌→ CMP1000行星運動實現(xiàn)宏觀均勻與微觀分散的兼顧，為干硬性混凝土提供充足能量輸入。
高品質制品→ 從源頭保障PCCP抗?jié)B性與電桿結構安全，降低廢品率，綜合運營成本下降約9%。
客戶總工程師評價：“科尼樂這套1方站，讓我們真正實現(xiàn)了‘配料-攪拌-成型’的閉環(huán)質控。CMP1000水泥制品攪拌機對纖維和低水灰比材料的適應性，遠超我們之前用過的進口設備。”
-
CMP750立軸行星攪拌機 科尼樂根據客戶的不同要求，可采用氣動、液動等方式開關卸料門，卸料門數(shù)量多可以開三個，并且在卸料門上設計有專門的密封裝置，以確保其密封牢固、控制可靠。
-
單臥軸混合機 單臥軸混合機
-
山東專用的耐火材料攪拌機設備-耐火材料攪拌機（混合機） 在特殊場合應用的耐火材料有高溫氧化物材料，如氧化鋁、氧化鑭、氧化鈹、氧化鈣、氧化鋯等，難熔化合物材料，如碳化物、氮化物、硼化物、硅化物和硫化物等；高溫復合材料，主要有金屬陶瓷、高溫...
